IME In-Mold Electronics

Formung, Dekoration
und Sensor­in­te­gra­tion in einem

Für Produzenten und Zulieferer zählen vor allem: effiziente und nachhaltige Prozesse, hohe Flexibilität und die Fähigkeit, heute schon die Trends von morgen umzusetzen. Mit In-Mold Electronics (IME) hat KURZ eine Technologie entwickelt, der diese Voraussetzungen bestens unterstützt. Tier 1 und 2 Supplier profitieren von Effizienz und Flexibilität gleichermaßen: In einem einzigen Produktionsvorgang können sie ihre Bauteile dekorieren und gleichzeitig state-of-the-art Funktionalität integrieren. Sie verkürzen ihre Wertschöpfungskette und sparen Energie. Stärken Sie Ihre Marktposition und setzen Sie auf Lösungen aus einer Hand – von der Idee über die Maschine und das Werkzeug bis hin zur Prozessintegration!

Verfahren

  • Auf der einen Seite des Werkzeugs wird auf Trägermaterial die Dekorbeschichtung und Gestaltung für die spätere Frontseite des Bedienfelds positioniert.

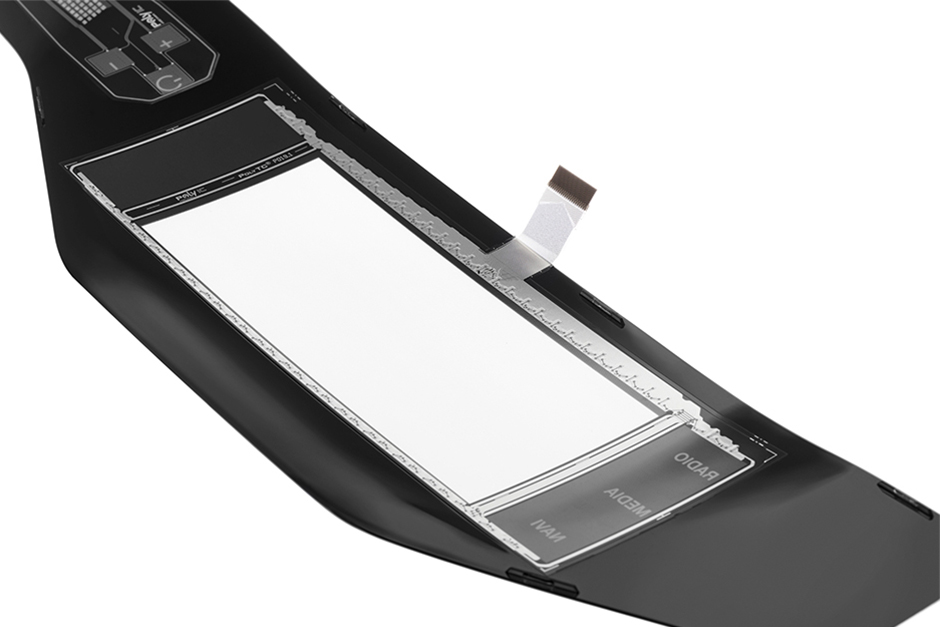

  • Zeitgleich wird in die gegenüberliegende Kavität das Metal-Mesh-Label mit PolyTC®-Sensoren eingelegt.

  • Das Werkzeug schließt sich.

  • Daraufhin setzt ein von exakt dosierter Hitze und präzisem Druck gesteuerter Kunststoff-Spritzgießvorgang ein, der das spätere Bauteil vollständig ausformt. In diesem Prozessschritt wird das Dekor fest und in hervorragender optischer Qualität auf die Frontseite übertragen.

  • Zeitgleich erfolgt auf der Rückseite das Verschmelzen von Kunststoff und transparentem Sensor-Trägermaterial. Um diesen technischen Schritt mit einer zuverlässigen späteren Funktionalität der Touchsensoren möglich zu machen, hat KURZ eine spezielle Formulierung entwickelt. Diese optimiert nicht nur die stabile Verbindung der Materialien, sondern sorgt auch dafür, dass die Sensoren dauerhaft abgedichtet sind. Das ist wichtig für perfektes Funktionieren selbst bei widrigen Umgebungsbedingungen.

  • In der Formgebung Ihrer Produktchargen sind 2D bis 3D möglich. Insert-Dekorbeschichtungen lassen sich ebenfalls aufbringen. Mit diesem Verfahren können Sie aber auch nur die Sensorintegration vornehmen und auf Design an der Frontseite verzichten.


Overhead Light Console mit In-Mold Electronics

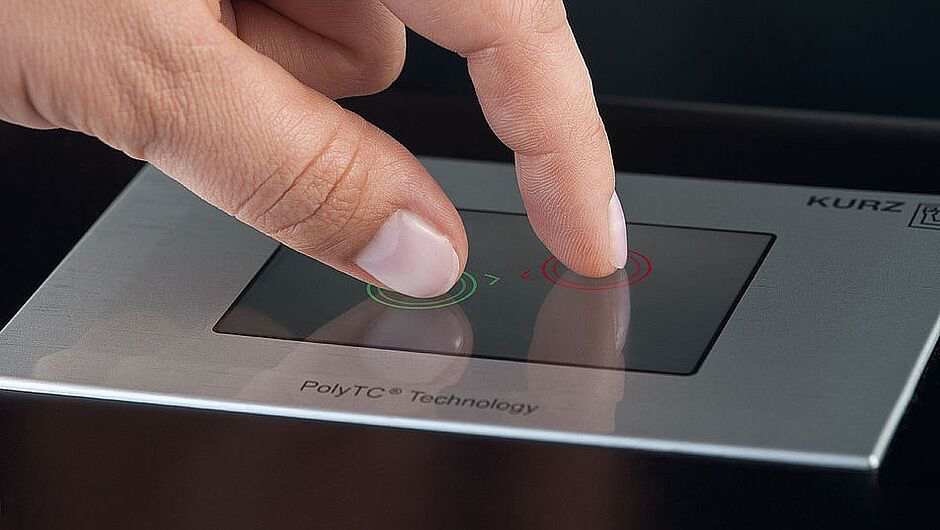

HMI erobert den kompletten Innenraum. Auch den Dachhimmel. Mit starken Partnern haben wir ein multifunktionales Steuerelement entwickelt, mit dem sich Funktionen wie Schiebedach, Leseleuchten oder Ähnliches von Fahrer und Beifahrer steuern lassen. Integrierter Gobo-Projektoren können Logos und andere Markenelemente auf die Mittelkonsole projizieren. Hochtransparente und somit unsichtbare PolyTC® Sensoren direkt im Sichtbereich der LED-Flächen ermöglichen die intuitive Touchbedienung der Leseleuchten. Die Steuerungsoptionen sind auf den ersten Blick hinter dem Shy Tech Design verborgen. Erst mit Touch werden alle Funktionen sowie das Ambient-Light/Day-Night-Design sichtbar.

  • Die innovative Overhead-Konsole entsteht mittels In-Mold Electronics (IMD-Prozess mit gleichzeitiger Sensorintegration) in einem einzigen Prozessschritt.

  • Neu: Die zum Patent angemeldete Sensorintegration „Tail zur Mitte“ ermöglicht eine perfekte Kantendekoration des Bauteils über den Werkzeugrand hinaus: Über eine Schiebevorrichtung im Werkzeug wird der Sensortail in einen 45-Grad-Winkel zum Bauteil gebracht. Durch die Antihaftbeschichtung kann er exakt auf der Bauteilrückseite positioniert werden.

  • Die organische Form der Bauteiloberfläche unterstützt die intuitive Bedienung der integrierten Bedienelemente.


Projektpartner:

  • LEONHARD KURZ: Bauteil-Design, IMD-Dekoration
  • BAIER a KURZ Company: CO2-Reinigung und UV-Härtungsanlage
  • POLY IC: PolyTC® Touchsensoren, 3D-geformt
  • OSRAM Continental: Lichtmanagement und Projektionen
  • SYNTEC: Werkzeugtechnologie
  • Wittmann Battenfeld: Spritzgussmaschine

Effizient und nachhaltig zugleich

Bei all unseren Entwicklungen haben wir Ihre Nachhaltigkeitskompetenz im Blick. So auch hier:

  • Erhebliche Reduktion des CO2-Verbrauchs durch hocheffizienten und serienfähigen One-Step-Prozess.
  • Trockenes Dekorationsverfahren, daher entfallen energieintensive Schritte wie Nachtrocknen.
  • Hauchdünne PolyTC® Sensoren machen Tasten und Schalter überflüssig und reduzieren das Gewicht der Bauteile.
  • Auch für die Dekoration von Rezyklaten einsetzbar.
  • Recyclingfähigkeit der Bauteile wird durch das Finishing nicht beeinträchtigt.
  • Zahlreiche Oberflächendekorationen möglich: Hinterleuchtung, kundenspezifsche Vorgaben bezüglich Design und Beständigkeit, Softtouchoberflächen oder auch Echtmetallisierung.
